1\

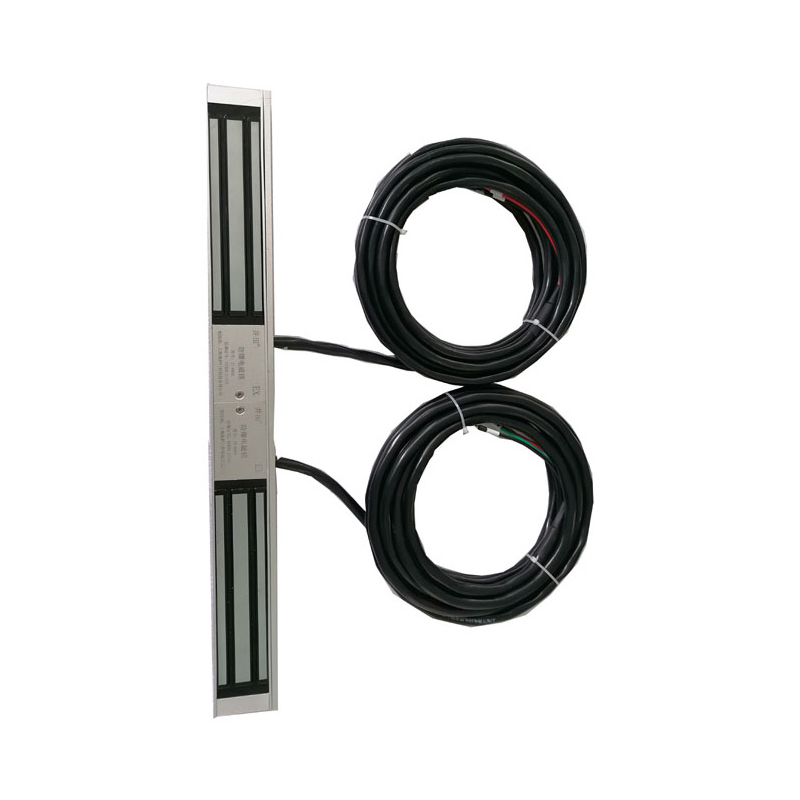

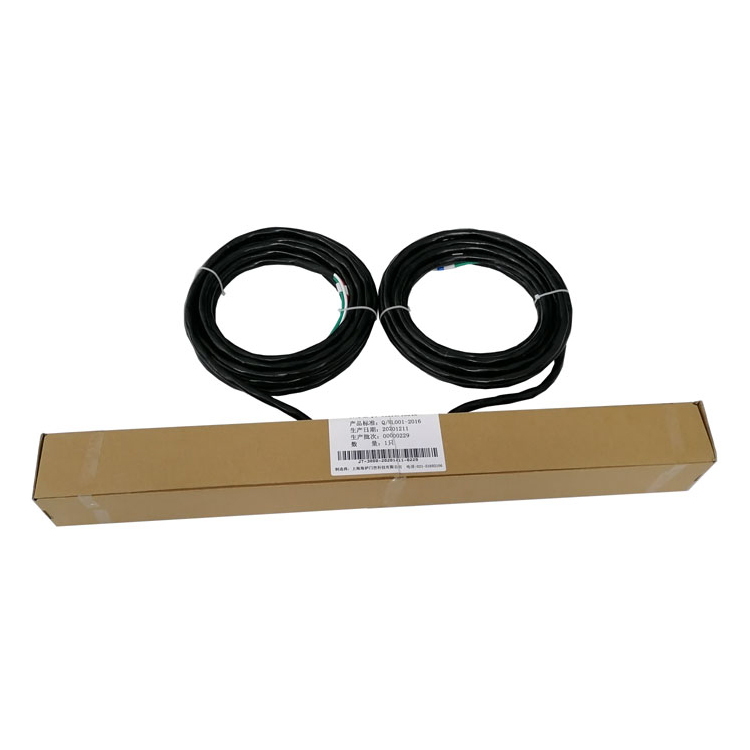

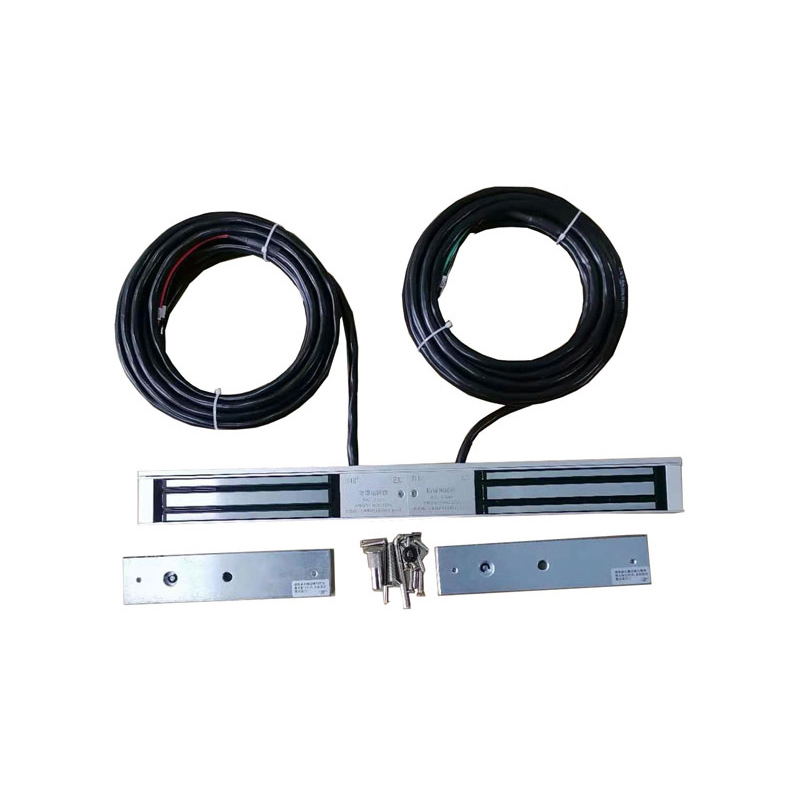

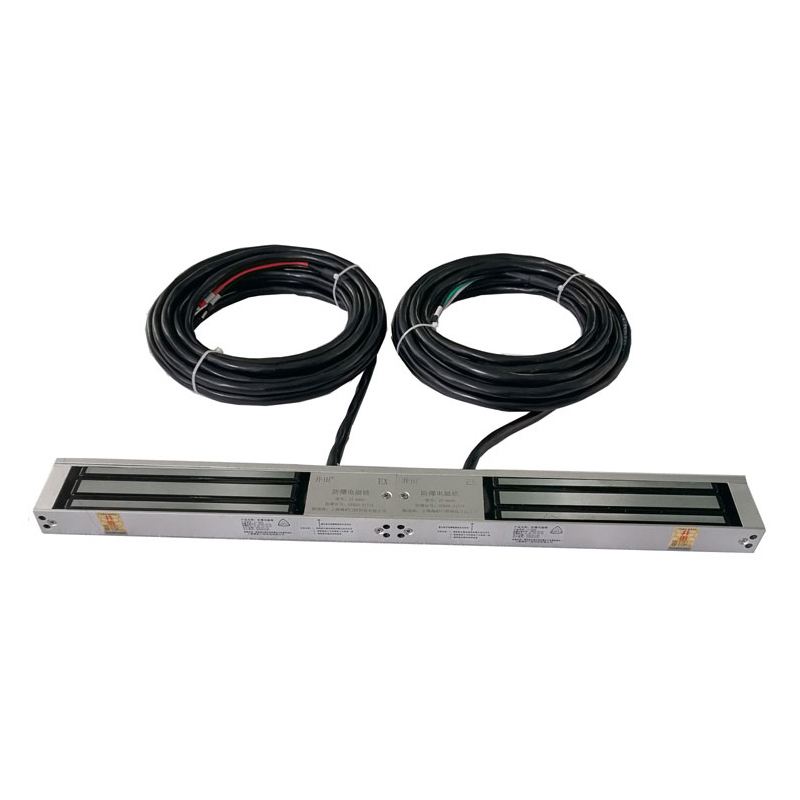

PRODUCT PHOTOS

产品照片

井田JT-3000本安防爆电磁锁是一种能够使用在爆炸性气体环境和粉尘防爆环境中,采用本质安全防爆形式的一种电磁锁,电磁锁有结构简单、便于安装维修、无磨损等特点,比电插锁寿命长,可靠性高,发生危险时断电解锁便于逃生,具有很高的安全性。

2\

INTRODUCTION

产品介绍

JT-3000本安防爆电磁锁是一种能够使用在爆炸性气体环境中采用本质安全防爆形式的一种电磁锁。电磁锁有结构简单、便于安装维修、无磨损等特点,比点插锁寿命长,可靠性高,发生危险时断电解锁便于逃生,具有很高的安全性。

本产品的设计符合国家标准GB3836.1-2010【爆炸性环境第1部分设备通用要求】和GB3836.4-2010【爆炸性环境第4部分由本质安全型“i”保护的设备】中的有关规定。产品经国家指定的防爆产品检测机构检定合格。井田防爆电磁锁EX-M12-36 易燃易爆气体环境专用。

防爆磁力锁,3年免费保修包换。(适合所有品牌门禁系统和PIL控制系统兼容) 防爆电磁锁,防爆磁力锁,石油,化工等易燃易爆气体环境使用,供电有220v供电,24v供电,18v供电,12v供电。

防爆磁力锁至安全栅采用5线制布线(含锁信号),安全栅至控制设备采用4线制布线(含锁信号),管线配置须符合防爆设计要求,弯头必须采用防爆弯头,防爆门。

防爆电锁安装形式 壁装 表面安装,配有专用支架,适合任何门体安装。防爆电锁设备防爆箱是防爆的重要设备,安装在易燃易爆危险区内,在防爆箱内行成一个安全区。防爆磁力锁的控制器、安全栅、供电电源转换器等一些配套设备,防爆电锁是非防爆产品需要安装在安全区,如果开放区域同样也存在易燃易爆危险气体,就需要采用隔爆设备箱安装非防爆设备。

工作原理

JT-3000本安防爆电磁锁由两个井田齐纳安全栅和铝合金电控磁力锁两部分构成。电源安全栅连接电磁锁的供电端V+(线1)、V-(线2),+12V直流电压经过安全栅后提供给电磁锁,使电磁锁产生最大240公斤的吸合力从而将门锁住。信号安全栅连接电磁锁的干簧管开关,门被锁住后干簧管被吸合,门被打开后干簧管打开,门锁控制主机通过检测两个检测端的信号来判断门的状态从而做出正 确的操作。

功能参数
品 名 双门防爆电锁 型 号 JT-3000(双)
订货号 EX-M12-36 防爆合格证编号 GYB16.1384X
产品标准 Q/HL001-2016 安装形式 壁装 表面安装
最大电流 1300mA 最大功率 5W
防爆标志 Ex ib IIB T4 Gb(温度T135℃) 外观尺寸 长500mm*厚30mm*宽50mm
标准吸力 280Kg 输入电压 +12VDC
额定电流 315mA 功率 3.78W
设备温度 -40℃~+120℃ 防护性能 内置突波吸收器
适用门型 双门 适用范围 防火门、木门、玻璃门、金属门
开门方式 断电开门,具有很高的安全性 状态检测 具有门磁功能
(无需另外安装防爆门磁)
性能测试 六道出厂测试程序 适用领域 易燃易爆气体环境
防护等级 IP68 国际认证 CE
生产厂家 上海海栌门控科技有限公司 地址 上海市徐汇区宜山路515号
防爆信号安全栅
品 名 井田防爆安全栅 型 号 JT-90010
订货号 EX-M15-23 防爆合格证编号 GYB22.1819
防爆标志 [Ex ib Gb] IIC 防爆ccc证书编号 2020322316003183
电气参数 Uo:15.3V;Io:1300mA;Po:4.98W;Co:3uF;Lo:0.05mH 输入输出接口 1-2是输入接口;3-4是输出接口。
使用环境条件 室内,温度 +10℃~+50℃。 电气特性 限压限流
裸机尺寸 85*20*70(mm) 包装尺寸 85.5*20.5*70.5(mm)
产品重量 0.2kg 包装方式 纸箱

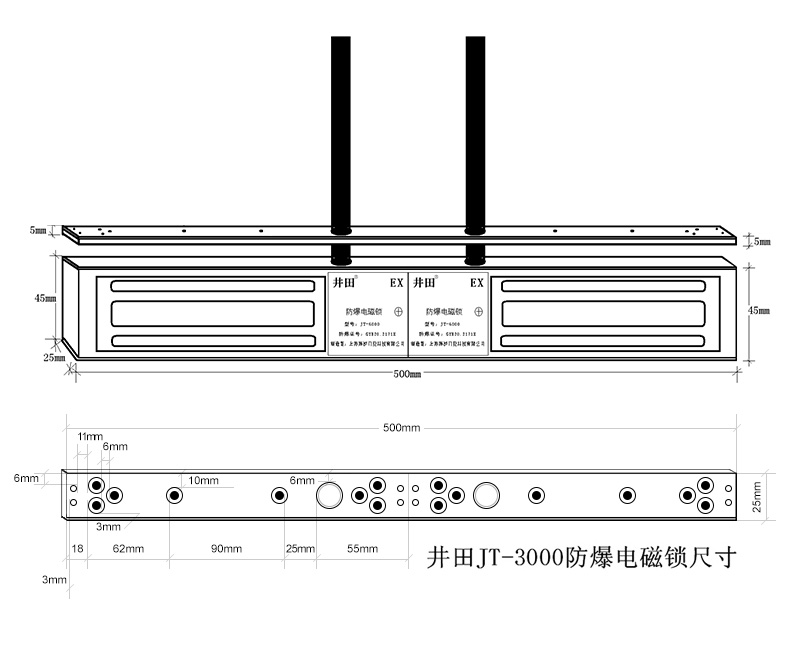

外观尺寸

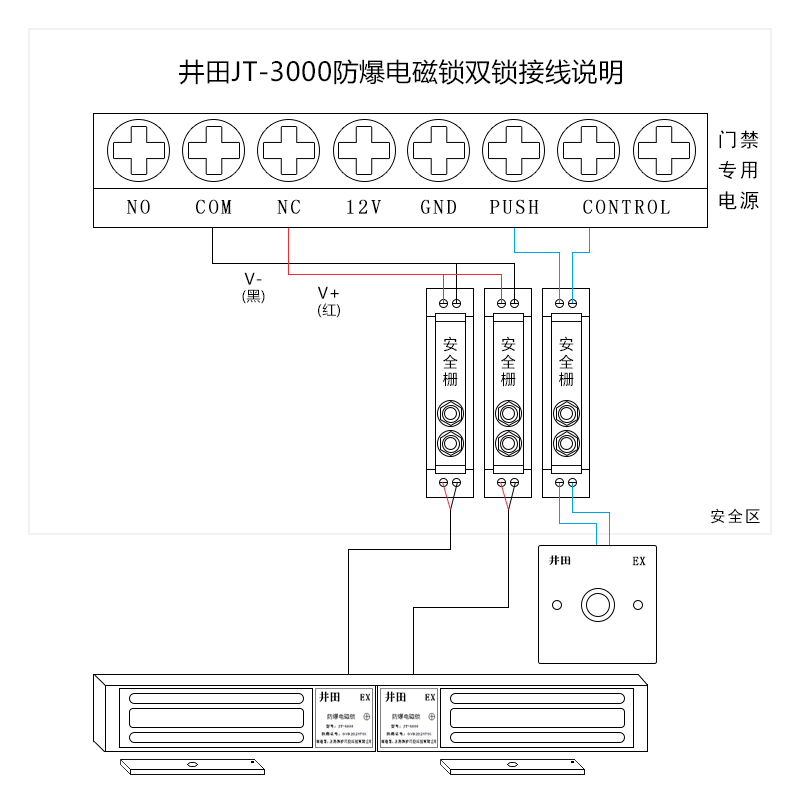

接线接口功能说明
3\

PRODUCT INSTALLATION MODE&PHOTOS AFTER INSTALLATION

产品安装方式和安装后照片

JT-3000防爆电磁锁由安装在安全区的齐纳安全栅和安装在危险区的铝合金电磁锁组成,两者之间采用6米耐火线缆连接。

产品安装图示

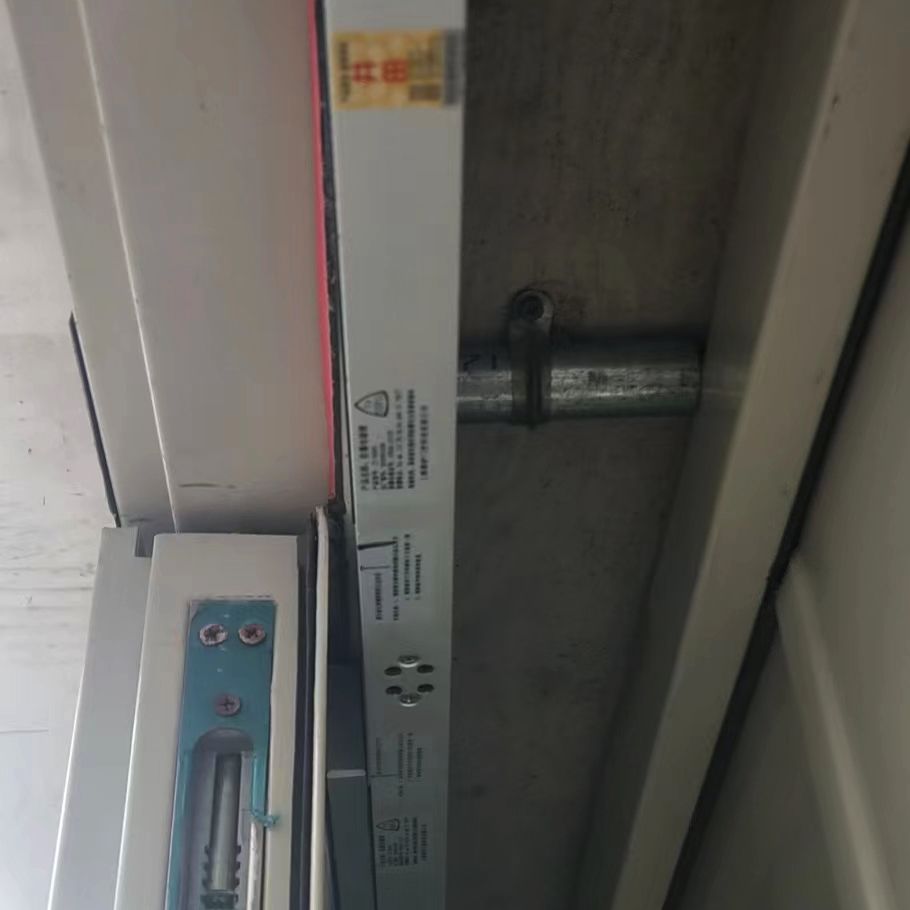

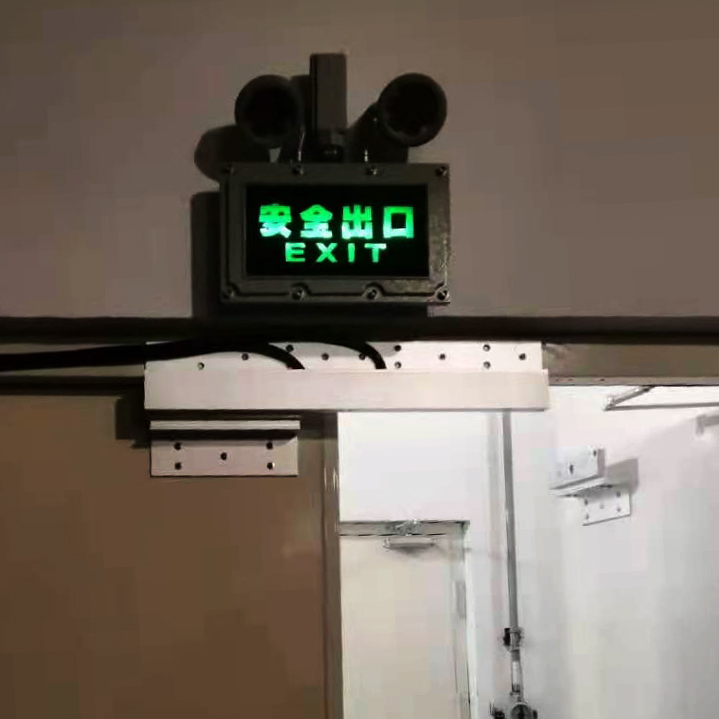

安装完成照片展示
4\

CERTIFICATION&CERTIFICATE

产品获得认证 产品证书

本产品的设计符合国家标准GB3836.1-2010【爆炸性环境第1部分设备通用要求】和GB3836.4-2010【爆炸性环境第4部分由本质安全型“i”保护的设备】中的有关规定。产品经国家指定的防爆产品检测机构检定合格。

防爆认证
CE IP68认证
