1\

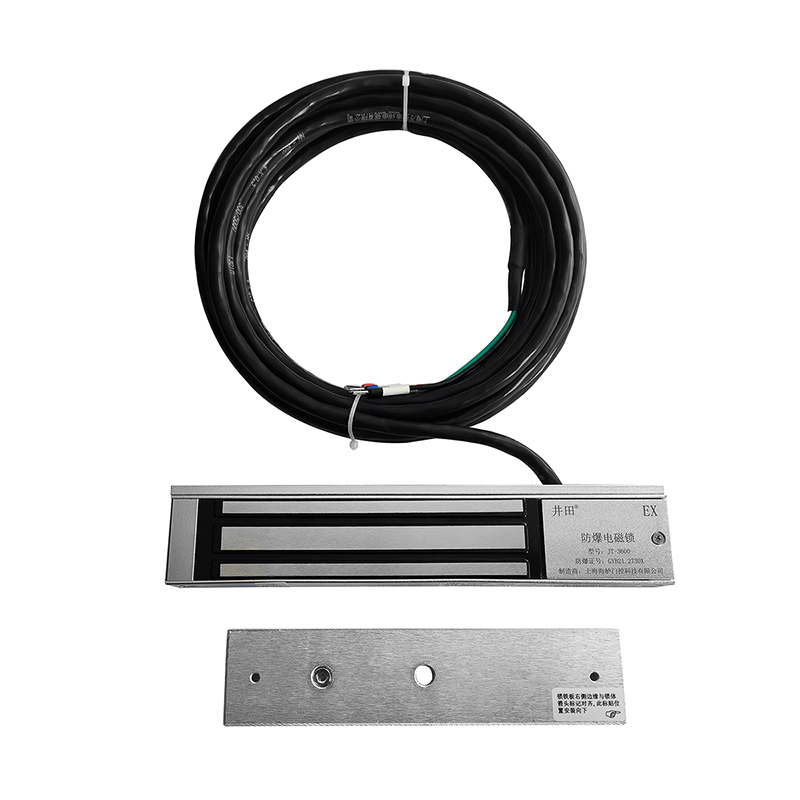

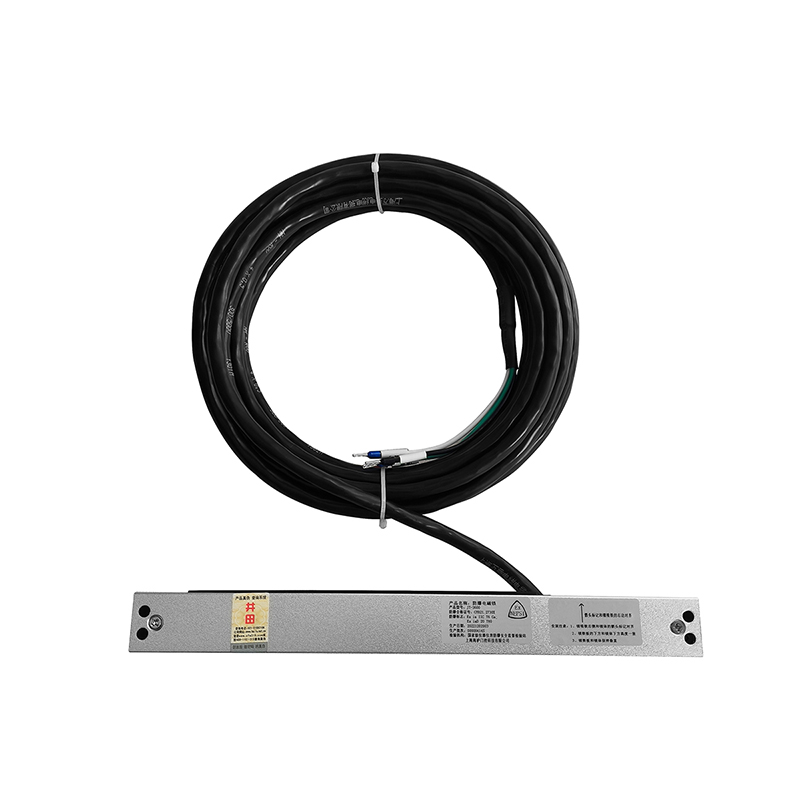

PRODUCT PHOTOS

产品照片

井田JT-3600本安防爆电磁锁是一种能够使用在爆炸性气体环境和粉尘防爆环境中采用本质安全防爆型式的一种电磁锁。电磁锁有结构简单、便于安装维修、无磨损等特点,比点插锁寿命长,可靠性高,发生危险时断电解锁便于逃生,具有很高的安全性。

2\

INTRODUCTION

产品介绍

井田JT-3600本安防爆电磁锁是一种能够使用在爆炸性气体环境和粉尘防爆环境中采用本质安全防爆型式的一种电磁锁。电磁锁有结构简单、便于安装维修、无磨损等特点,比点插锁寿命长,可靠性高,发生危险时断电解锁便于逃生,具有很高的安全性。

本产品的设计符合国家标准:
GB3836.1-2010【爆炸性环境 第1部分 设备 通用要求】
GB3836.4-2010【爆炸性环境 第4部分 由本质安全型 “i”保护的设备】
GB3836.20-2010【爆炸性环境 第20部分 设备保护级别(EPL)为Ga级的设备】
GB 12476.1–2013 【可燃性粉尘环境用电气设备 第1部分:通用要求】
GB 12476.4–2013【 可燃性粉尘环境用电气设备 第4部分:本质安全型“iD” 】中的有关规定。

产品经国家指定的防爆产品检测机构检定合格。外形结构和安装方式JT-3600防爆电磁锁由安装在安全区的齐纳安全栅和安装在危险区的铝合金电磁锁组成,两者之间采用6米耐火线缆连接。

适用范围

1.适用于爆炸性气体环境1区、2区危险场所。
2.适用于IIA、IIB、IIC级爆炸性气体环境。
3.适用于可燃性粉尘环境20区、21区、22区。
4.适用于温度组别为T1—T6的环境。
5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境。

额定参数
品 名 井田本安防爆电磁锁 型 号 JT-3600
订货号 EX-M12-38 气体防爆标志 EX ia IIC T6 Ga
粉尘防爆标志 Ex ibD 20 T80 可用气体于爆炸性环境 0区,1区、2区
可用粉尘环境爆炸性环境 20区,21区、22区 防爆合格证编号 GYB16.1384
产品标准 Q/HL002-2016 输入电压 +12VDC
额定电流 150mA 功率 3.78W
标准吸力 240Kg 防爆等级 EX ia IIC T6 Ga / Ex ibD 20 T80
安全防爆 可用于爆炸性环境:0区、1区、2区 / 20区、21区、22区 防护性能 内置突波吸收器
状态检测 内置防爆门磁功能,(无需另外安装防爆门磁) 引线长度 6米
标配线缆 耐火线 开门方式 断电开门,具有很高的安全性
适用门型 单门、防火门、木门、玻璃门、金属门 性能测试 六道出厂测试程序
防护等级 IP68 国际认证 CE
生产厂家 上海海栌门控科技有限公司 地址 上海市徐汇区宜山路515号

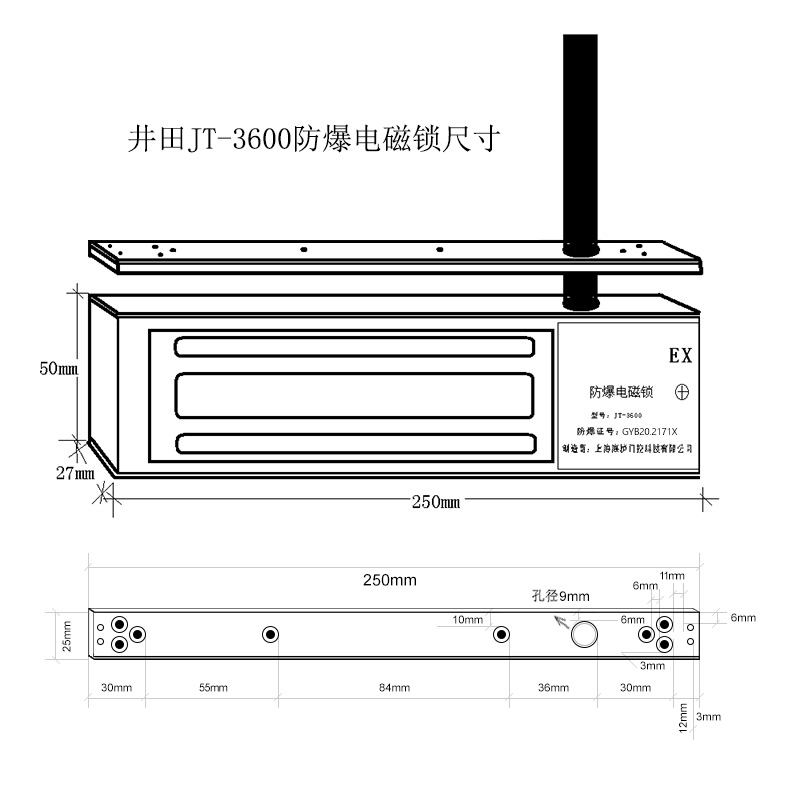

外观尺寸

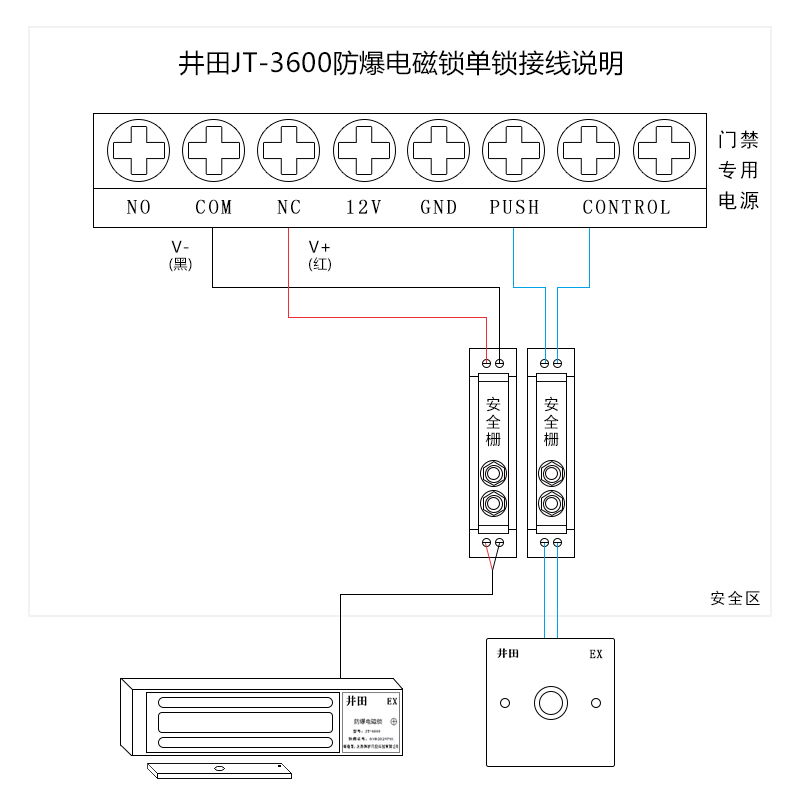

接线接口功能说明
3\

PRODUCT INSTALLATION MODE&PHOTOS AFTER INSTALLATION

产品安装方式和安装后照片

JT-3600防爆电磁锁由安装在安全区的齐纳安全栅和安装在危险区的铝合金电磁锁组成,两者之间采用6米耐火线缆连接。

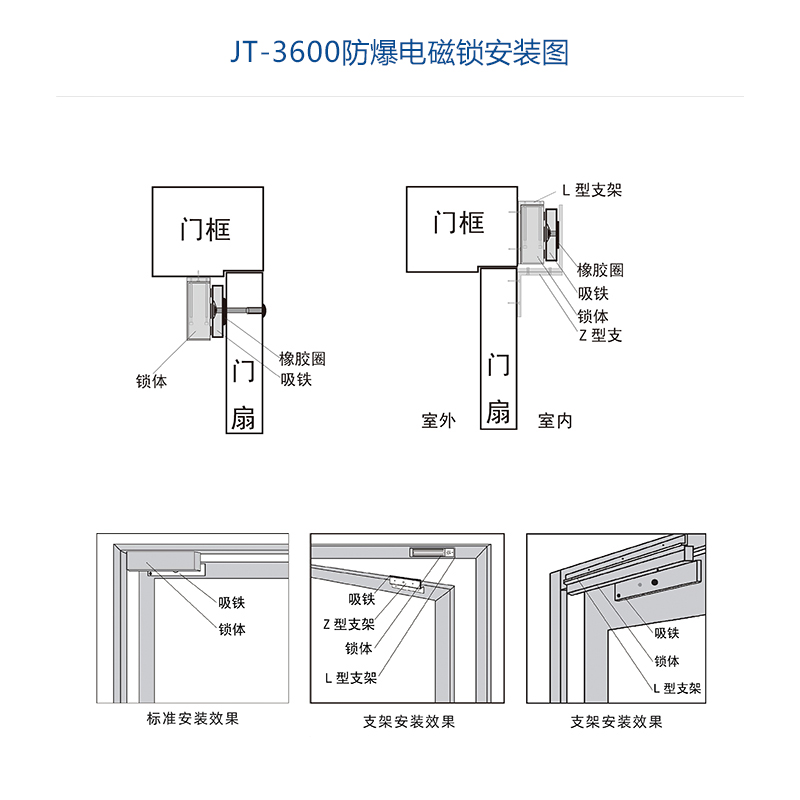

产品安装图示

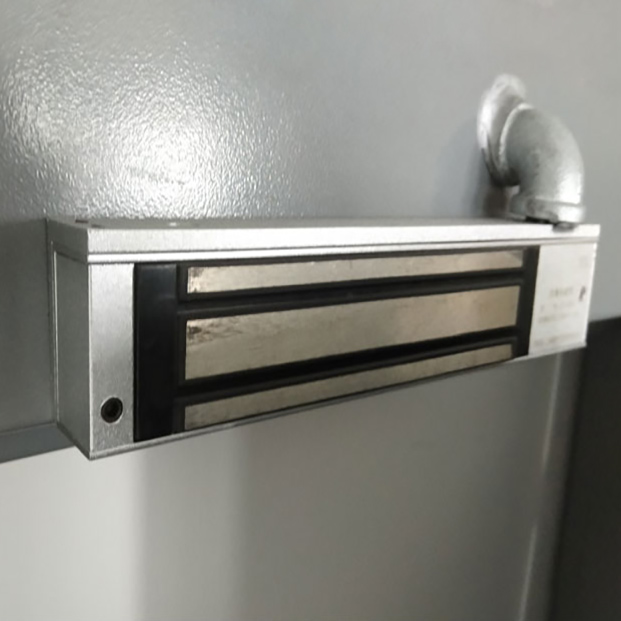

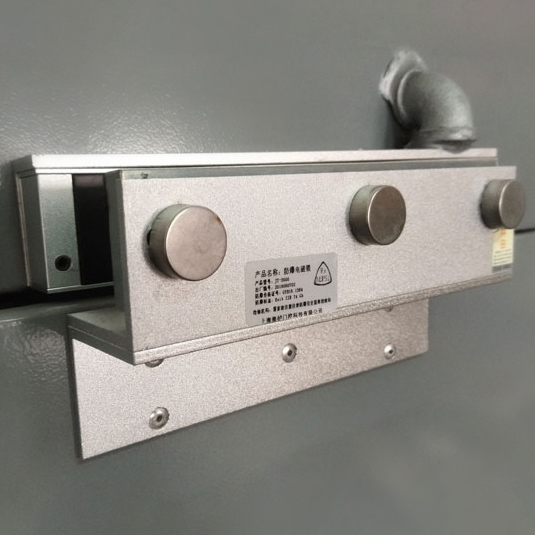

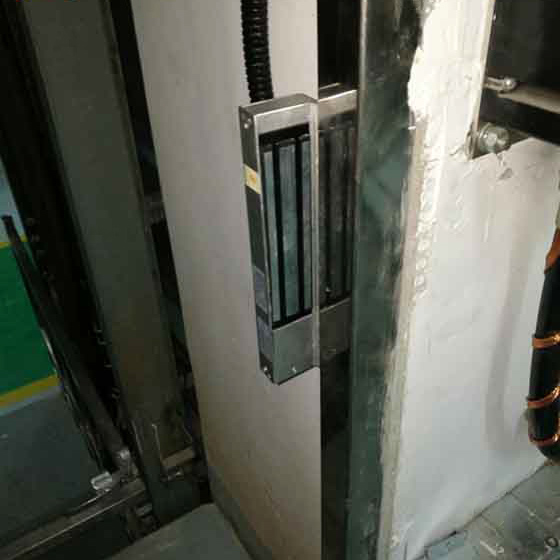

安装完成照片展示
4\

CERTIFICATION&CERTIFICATE

产品获得认证 产品证书

本产品的设计符合国家标准GB3836.1-2010【爆炸性环境第1部分设备通用要求】和GB3836.4-2010【爆炸性环境第4部分由本质安全型“i”保护的设备】中的有关规定。产品经国家指定的防爆产品检测机构检定合格。

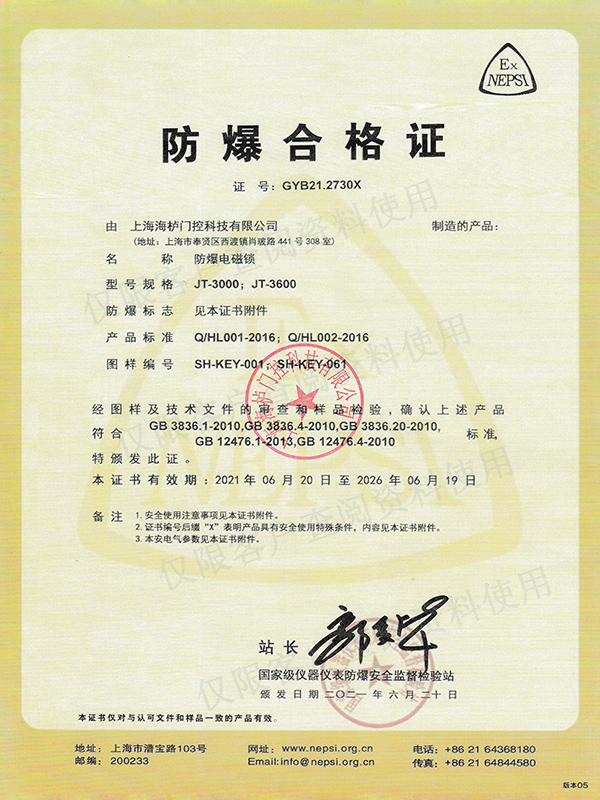

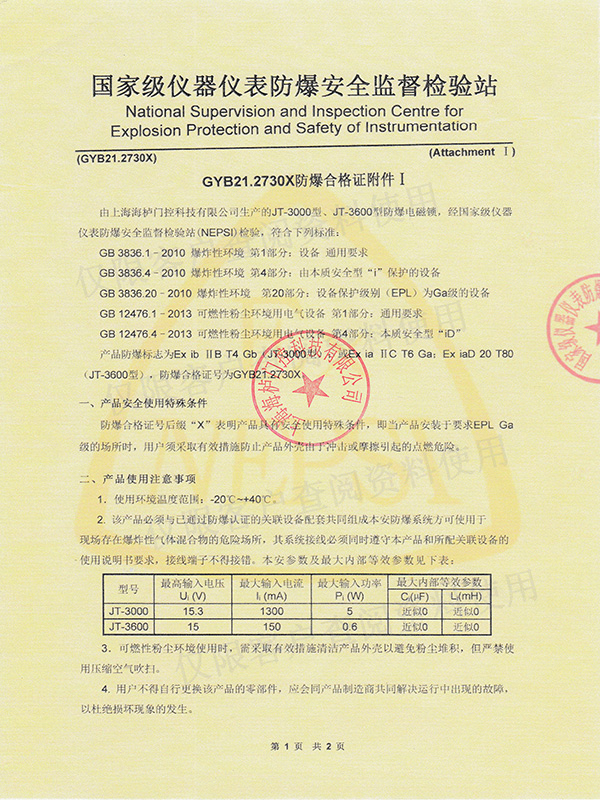

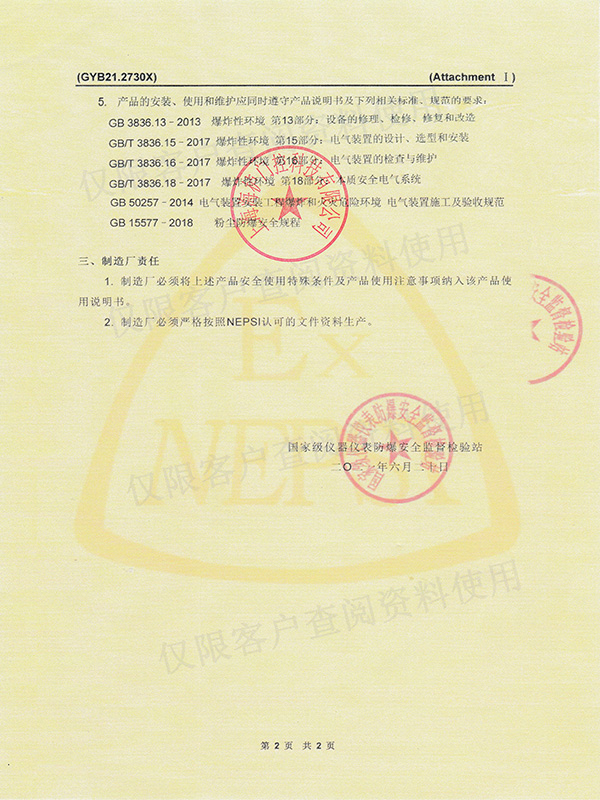

防爆认证
CE IP68认证
